高温煅烧棕刚玉磨料

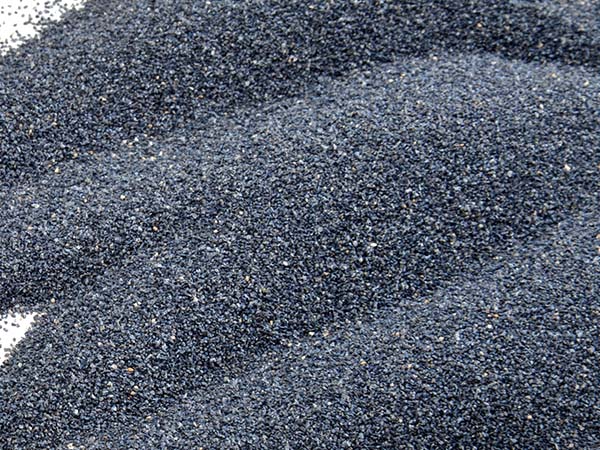

高温煅烧棕刚玉是在原棕刚玉生产过程中进行1350℃以上的高温煅烧，然后再进行焖火处理。高温煅烧棕刚玉具有膨胀系数非常小、亲水性、韧性、强度大等特点，制成的烧结磨具具有烧成后颜色深蓝、不起网状裂纹、无锈斑的特点，因此了磨具加工时的精度和磨削效果，尤其适应生产固结磨具。

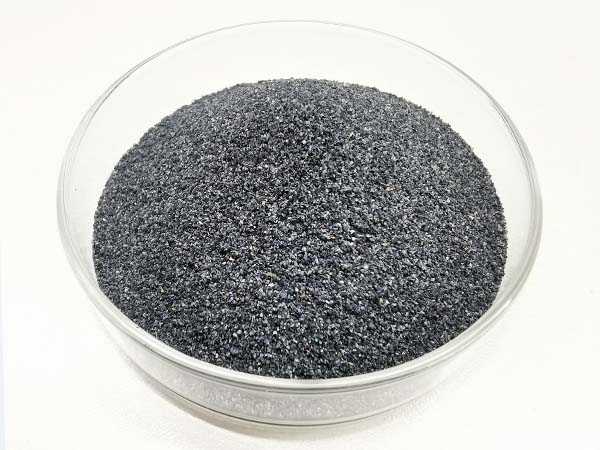

高温煅烧棕刚玉的特点：
1. 煅烧可以改善磨料磁感应。经过高温窑炉煅烧，弱磁转化为强磁，可顺利去除磁性物，提高棕刚玉的纯度。2. 提高棕刚玉磨料的亲水性。高温煅烧棕刚玉的亲水性是普通棕刚玉的1-2倍。
3. 高温煅烧棕刚玉的热膨胀系数低，可以有效防止在磨具的烧制过程中产生的热膨胀，有利于晶体裂纹的弥合。避免了砂轮的裂纹等缺陷。
4. 提高磨料与结合剂的粘结强度。高温煅烧可以使棕刚玉磨料颗粒表面的杂志气化，增加磨料颗粒的比表面积，使磨料与结合剂结合得更加紧密。
5. 提高砂轮的使用寿命和性能：用高温煅烧棕刚玉生产的砂轮制品，其耐用度比普通棕刚玉生产的砂轮高40%左右。
应用范围：
高温煅烧棕刚玉具有膨胀系数非常小、亲水性、韧性、强度大等特点，制成的烧结磨具具有烧成后颜色深蓝、不起网状裂纹、无锈斑的特点，因此了磨具加工时的精度和磨削效果，尤其适应生产固结磨具。高温（1350℃）煅烧棕刚玉指标：
| 物理性能 | |
| 努普硬度 | 1990-2290 |
| 莫氏硬度 | Min 9.0 |
| 比重 | Min 3.95g/cm3 |
| 堆积密度 | 1.55-2.05g/cm3 |
| 熔点 | 2250℃ |
| 亲水性 | 186mm (F46) |
| 韧性 | 66% (F24) |
| 颗粒形状 | 颗粒和尖角形 |
| 颜色 | 蓝色 |
| 化学成分[%] | |
| Al2O3 | 94.5-96 |
| SiO2 | 0.8-1.2 |
| Fe2O3 | 0.05-0.2 |
| TiO2 | 2.5-3.5 |
| CaO | 0.2-0.25% |
高温煅烧棕刚玉磨料粒度和堆积密度：
| 粒度 | 平均粒径 | 堆积密度 (LPD) g/cm3 |
| F12 | 1765 | 1.95-2.05 |
| F14 | 1470 | 1.94-2.04 |
| F16 | 1230 | 1.92-2.02 |
| F20 | 1040 | 1.91-2.01 |
| F22 | 885 | 1.90-2.00 |
| F24 | 745 | 1.89-1.99 |
| F30 | 625 | 1.87-1.97 |
| F36 | 525 | 1.83-1.93 |
| F40 | 438 | 1.81-1.91 |
| F46 | 370 | 1.79-1.89 |
| F54 | 310 | 1.76-1.86 |
| F60 | 260 | 1.74-1.84 |
| F70 | 218 | 1.72-1.82 |
| F80 | 185 | 1.70-1.80 |
| F90 | 154 | 1.67-1.77 |
| F100 | 129 | 1.65-1.75 |
| F120 | 109 | 1.63-1.73 |
| F150 | 82 | 1.60-1.70 |
| F180 | 69 | 1.57-1.67 |
| F220 | 58 | 1.55-1.65 |
| P12 | 1815 | 1.95-2.05 |
| P16 | 1324 | 1.93-2.03 |
| P20 | 1000 | 1.91-2.01 |
| P24 | 764 | 1.89-1.99 |
| P30 | 642 | 1.86-1.96 |
| P36 | 538 | 1.84-1.94 |
| P40 | 425 | 1.81-1.91 |
| P50 | 336 | 1.78-1.88 |
| P60 | 269 | 1.75-1.85 |
| P80 | 201 | 1.73-1.83 |
| P100 | 162 | 1.69-1.79 |
| P120 | 125 | 1.66-1.76 |
| P150 | 100 | 1.63-1.73 |
| P180 | 82 | 1.60-1.70 |
| P220 | 68 | 1.57-1.67 |
